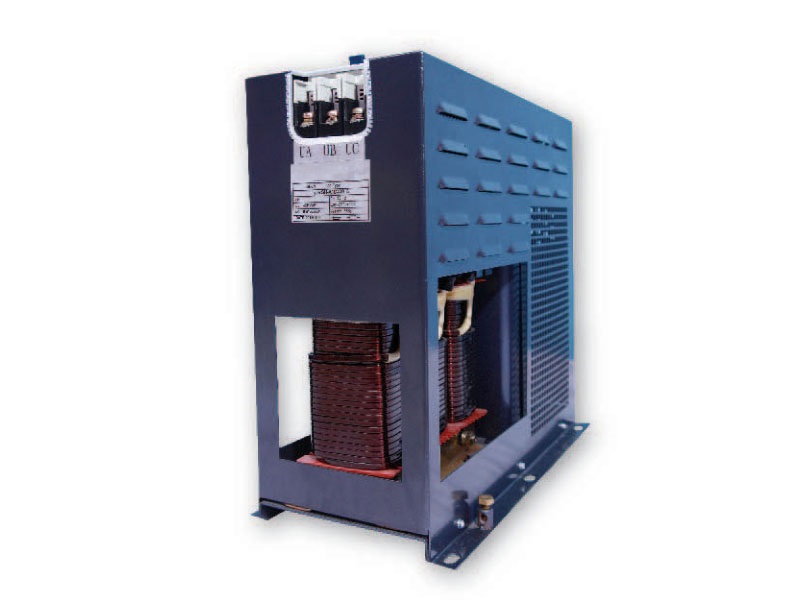

动态滤波补偿模块

产品概述


AD3000系列由滤波电容器,滤波电抗器,美国过零触发技术可控硅晶闸管集成电路,高开断容量断路器组合而成,具有抑制谐波滤波功能,实施过零时导通,电流为零时切除,确保投入电容无涌流,并有三相和分相补偿功能,结构设计合理,接线简单,安装调试方便。

适合于负载频繁波动的场合:风电场、电弧炉、冶金、电气化铁路、提升机、煤炭、炼钢厂、电力变电站、造纸、水处理、化工、石油、矿山、建筑等。

技术特征

AD3000由晶闸管开关模块、放电装置、风冷单元、电抗器、干式电容器,集合而成,产品采用上下模块化结构设计,体积小,维护方便,现场安装极为简单,效率高,功率小,省时省力。标准化生产,单台柜体装置容量大,成本低,适合就地补偿,分散补偿,集中补偿,预留扩容设计模块,内部零件使用阻燃材料设计,产品特安全。具有抑制谐波,自动过零投切和分相补偿功能,适用于无功频率变化大及谐波和冲击多变之场合电焊机、气锤、注胶机、中频炉、变频器等用电设备),投切控制响应速度快,对电网负载产生的谐波电流具有显注的吸收作用,有效的抑制高次谐波和涌流。对谐波具有吸收泄放作用,能消除高次谐波对电容器的影响,保护电路及电容器过载,防止电容器过热、绝缘介质的老化、自愈性能下降,能有效提高使用能源及效率。

主要功能

1.高品质加强型低压电力电容器,干式化设计,安全性高
2.无涌流投切开关,技术先进,性能稳定可靠;
3.闭环电路,磁路不饱和,无能源消耗,无电磁辐射;
4.特殊的技术与工艺,能有效的抑制高次谐波和涌流,且效果显着;
5.模块化结构,组合灵活,扩容方便,安装简单,便于维护
6.分散控制模式,期望寿命100万次无故障投切,高可靠性;
7.内加防爆及温控装置,提高严重谐波场所下运行可靠性;
8.节能效果显着,有效提高功率因数,降低电能功耗,改善电能质量
9.回路速切、过流保护;过温保护,当温度超过85度整机退运保护。
●滤波功能
有效的抑制高次谐波和涌流,对高次谐波形成低阻抗通路。对谐波具有吸收泄放作用,能消除高次谐波对电容器的影响。
●无涌流投切功能
由大功率反并联晶闸管模块,隔离电路,触发电路,同步电路,保护电路及驱动电路组成,无投切涌流。采用温控技
术,可靠保证可控硅在规定范围内,当投切开关温度超标时,投切开关会自动退出。
三相分相补偿功能
各相电容可以落实共补/分补分别投切,提高无功补偿精度,使三相无功不平衡得到良好补偿
●保护功能
回路电流速切、过流保护;电容器过压、欠压保护;电容器单体压力式个别保护,确保系统安全运行。
●搭配选用无功补偿控制器
可自动检测及跟踪系统无功的变化,自动投切电容器组。容量相同的电容器按循环投切原则,容量不同的电容器按适补原则投切。电容器先投先退、先退先投;电容器运行温度低的先投,运行温度高的先退;补偿工况恒定时,电容器可调整设定时间循环投切,避免单只电容器长时间投运。

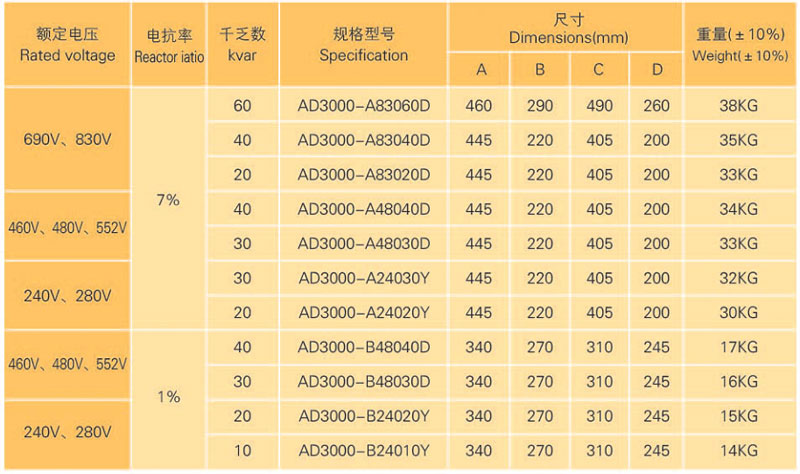

产品规格
